Perbedaan Delay pada Pengapian Elektronik

Giri Wahyu Pambudi Desember 4, 2016 Otomotif, Pemrograman Leave a comment 2,801 Views

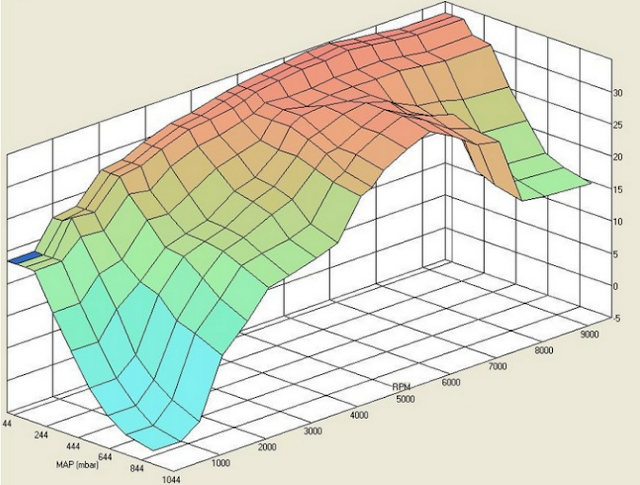

Assalamualaikum Pengunjjung setia , kali ini saya akan membagikan sedikit perhitungan untuk menentukan derajat pengapian dalam pembuatan ECU, sebenarnya perhitungan ini bisa digunakan untuk menentukn mapping lainnya, semisal mammping timing injeksi dan volume injeksi. tabel dibawah ini adalah lama delay yang dibutuhkan oleh mikrokontroler agar timing digeser 1 derajat, karena untuk setiap kecepatan putaran dibutuhkan Delay yang berbeda.

RPM RPS PERIODE (s) Clock Perderajat(uS)
100 1.666666667 0.6 1666.666667
200 3.333333333 0.3 833.3333333
300 5 0.2 555.5555556
400 6.666666667 0.15 416.6666667
500 8.333333333 0.12 333.3333333
600 10 0.1 277.7777778
700 11.66666667 0.085714286 238.0952381
800 13.33333333 0.075 208.3333333
900 15 0.066666667 185.1851852
1000 16.66666667 0.06 166.6666667
1100 18.33333333 0.054545455 151.5151515
1200 20 0.05 138.8888889
1300 21.66666667 0.046153846 128.2051282
1400 23.33333333 0.042857143 119.047619
1500 25 0.04 111.1111111
1600 26.66666667 0.0375 104.1666667
1700 28.33333333 0.035294118 98.03921569
1800 30 0.033333333 92.59259259
1900 31.66666667 0.031578947 87.71929825
2000 33.33333333 0.03 83.33333333
2100 35 0.028571429 79.36507937
2200 36.66666667 0.027272727 75.75757576
2300 38.33333333 0.026086957 72.46376812
2400 40 0.025 69.44444444
2500 41.66666667 0.024 66.66666667
2600 43.33333333 0.023076923 64.1025641
2700 45 0.022222222 61.72839506
2800 46.66666667 0.021428571 59.52380952
2900 48.33333333 0.020689655 57.47126437
3000 50 0.02 55.55555556
3100 51.66666667 0.019354839 53.76344086
3200 53.33333333 0.01875 52.08333333
3300 55 0.018181818 50.50505051
3400 56.66666667 0.017647059 49.01960784
3500 58.33333333 0.017142857 47.61904762
3600 60 0.016666667 46.2962963
3700 61.66666667 0.016216216 45.04504505
3800 63.33333333 0.015789474 43.85964912
3900 65 0.015384615 42.73504274
4000 66.66666667 0.015 41.66666667
4100 68.33333333 0.014634146 40.6504065
4200 70 0.014285714 39.68253968
4300 71.66666667 0.013953488 38.75968992
4400 73.33333333 0.013636364 37.87878788
4500 75 0.013333333 37.03703704
4600 76.66666667 0.013043478 36.23188406
4700 78.33333333 0.012765957 35.46099291
4800 80 0.0125 34.72222222
4900 81.66666667 0.012244898 34.01360544
5000 83.33333333 0.012 33.33333333
5100 85 0.011764706 32.67973856
5200 86.66666667 0.011538462 32.05128205
5300 88.33333333 0.011320755 31.44654088
5400 90 0.011111111 30.86419753
5500 91.66666667 0.010909091 30.3030303
5600 93.33333333 0.010714286 29.76190476
5700 95 0.010526316 29.23976608
5800 96.66666667 0.010344828 28.73563218
5900 98.33333333 0.010169492 28.24858757
6000 100 0.01 27.77777778
6100 101.6666667 0.009836066 27.32240437
6200 103.3333333 0.009677419 26.88172043
6300 105 0.00952381 26.45502646
6400 106.6666667 0.009375 26.04166667
6500 108.3333333 0.009230769 25.64102564
6600 110 0.009090909 25.25252525
6700 111.6666667 0.008955224 24.87562189
6800 113.3333333 0.008823529 24.50980392
6900 115 0.008695652 24.15458937
7000 116.6666667 0.008571429 23.80952381
7100 118.3333333 0.008450704 23.4741784
7200 120 0.008333333 23.14814815
7300 121.6666667 0.008219178 22.83105023
7400 123.3333333 0.008108108 22.52252252
7500 125 0.008 22.22222222
7600 126.6666667 0.007894737 21.92982456
7700 128.3333333 0.007792208 21.64502165
7800 130 0.007692308 21.36752137
7900 131.6666667 0.007594937 21.09704641
8000 133.3333333 0.0075 20.83333333
8100 135 0.007407407 20.57613169
8200 136.6666667 0.007317073 20.32520325
8300 138.3333333 0.007228916 20.08032129
8400 140 0.007142857 19.84126984
8500 141.6666667 0.007058824 19.60784314
8600 143.3333333 0.006976744 19.37984496
8700 145 0.006896552 19.15708812
8800 146.6666667 0.006818182 18.93939394
8900 148.3333333 0.006741573 18.72659176
9000 150 0.006666667 18.51851852
9100 151.6666667 0.006593407 18.31501832
9200 153.3333333 0.006521739 18.11594203
9300 155 0.006451613 17.92114695
9400 156.6666667 0.006382979 17.73049645
9500 158.3333333 0.006315789 17.54385965
9600 160 0.00625 17.36111111
9700 161.6666667 0.006185567 17.18213058
9800 163.3333333 0.006122449 17.00680272
9900 165 0.006060606 16.83501684
10000 166.6666667 0.006 16.66666667
10100 168.3333333 0.005940594 16.50165017
10200 170 0.005882353 16.33986928
10300 171.6666667 0.005825243 16.18122977
10400 173.3333333 0.005769231 16.02564103
10500 175 0.005714286 15.87301587
10600 176.6666667 0.005660377 15.72327044
10700 178.3333333 0.005607477 15.57632399
10800 180 0.005555556 15.43209877
10900 181.6666667 0.005504587 15.29051988
11000 183.3333333 0.005454545 15.15151515
11100 185 0.005405405 15.01501502
11200 186.6666667 0.005357143 14.88095238
11300 188.3333333 0.005309735 14.74926254
11400 190 0.005263158 14.61988304
11500 191.6666667 0.005217391 14.49275362
11600 193.3333333 0.005172414 14.36781609
11700 195 0.005128205 14.24501425
11800 196.6666667 0.005084746 14.12429379
11900 198.3333333 0.005042017 14.00560224
12000 200 0.005 13.88888889
12100 201.6666667 0.004958678 13.77410468
12200 203.3333333 0.004918033 13.66120219
12300 205 0.004878049 13.5501355
12400 206.6666667 0.00483871 13.44086022
12500 208.3333333 0.0048 13.33333333
12600 210 0.004761905 13.22751323
12700 211.6666667 0.004724409 13.12335958
12800 213.3333333 0.0046875 13.02083333
12900 215 0.004651163 12.91989664
13000 216.6666667 0.004615385 12.82051282
13100 218.3333333 0.004580153 12.72264631
13200 220 0.004545455 12.62626263
13300 221.6666667 0.004511278 12.53132832
13400 223.3333333 0.004477612 12.43781095
13500 225 0.004444444 12.34567901
13600 226.6666667 0.004411765 12.25490196
13700 228.3333333 0.004379562 12.16545012
13800 230 0.004347826 12.07729469
13900 231.6666667 0.004316547 11.99040767
14000 233.3333333 0.004285714 11.9047619
14100 235 0.004255319 11.82033097
14200 236.6666667 0.004225352 11.7370892
14300 238.3333333 0.004195804 11.65501166
14400 240 0.004166667 11.57407407
14500 241.6666667 0.004137931 11.49425287
14600 243.3333333 0.004109589 11.41552511
14700 245 0.004081633 11.33786848
14800 246.6666667 0.004054054 11.26126126
14900 248.3333333 0.004026846 11.18568233
15000 250 0.004 11.11111111
15100 251.6666667 0.00397351 11.03752759
15200 253.3333333 0.003947368 10.96491228
15300 255 0.003921569 10.89324619
15400 256.6666667 0.003896104 10.82251082
15500 258.3333333 0.003870968 10.75268817
15600 260 0.003846154 10.68376068
15700 261.6666667 0.003821656 10.61571125
15800 263.3333333 0.003797468 10.54852321
15900 265 0.003773585 10.48218029
16000 266.6666667 0.00375 10.41666667
16100 268.3333333 0.003726708 10.35196687
16200 270 0.003703704 10.28806584
16300 271.6666667 0.003680982 10.22494888
16400 273.3333333 0.003658537 10.16260163
16500 275 0.003636364 10.1010101
16600 276.6666667 0.003614458 10.04016064
16700 278.3333333 0.003592814 9.98003992
16800 280 0.003571429 9.920634921
16900 281.6666667 0.003550296 9.861932939
17000 283.3333333 0.003529412 9.803921569
17100 285 0.003508772 9.746588694
17200 286.6666667 0.003488372 9.689922481
17300 288.3333333 0.003468208 9.633911368
17400 290 0.003448276 9.578544061
17500 291.6666667 0.003428571 9.523809524
17600 293.3333333 0.003409091 9.46969697
17700 295 0.003389831 9.416195857
17800 296.6666667 0.003370787 9.36329588
17900 298.3333333 0.003351955 9.310986965
18000 300 0.003333333 9.259259259
18100 301.6666667 0.003314917 9.208103131
18200 303.3333333 0.003296703 9.157509158
18300 305 0.003278689 9.107468124
18400 306.6666667 0.00326087 9.057971014
18500 308.3333333 0.003243243 9.009009009
18600 310 0.003225806 8.960573477
18700 311.6666667 0.003208556 8.912655971
18800 313.3333333 0.003191489 8.865248227
18900 315 0.003174603 8.818342152
19000 316.6666667 0.003157895 8.771929825
19100 318.3333333 0.003141361 8.72600349
19200 320 0.003125 8.680555556
19300 321.6666667 0.003108808 8.635578584
19400 323.3333333 0.003092784 8.591065292
19500 325 0.003076923 8.547008547
19600 326.6666667 0.003061224 8.503401361
19700 328.3333333 0.003045685 8.460236887
19800 330 0.003030303 8.417508418
19900 331.6666667 0.003015075 8.37520938
20000 333.3333333 0.003 8.333333333
20100 335 0.002985075 8.291873964
20200 336.6666667 0.002970297 8.250825083
20300 338.3333333 0.002955665 8.210180624
20400 340 0.002941176 8.169934641
20500 341.6666667 0.002926829 8.130081301
20600 343.3333333 0.002912621 8.090614887
20700 345 0.002898551 8.051529791
20800 346.6666667 0.002884615 8.012820513
20900 348.3333333 0.002870813 7.974481659
21000 350 0.002857143 7.936507937
21100 351.6666667 0.002843602 7.898894155
21200 353.3333333 0.002830189 7.86163522
21300 355 0.002816901 7.824726135
21400 356.6666667 0.002803738 7.788161994
21500 358.3333333 0.002790698 7.751937984
21600 360 0.002777778 7.716049383
21700 361.6666667 0.002764977 7.680491551
21800 363.3333333 0.002752294 7.645259939
21900 365 0.002739726 7.610350076
22000 366.6666667 0.002727273 7.575757576
22100 368.3333333 0.002714932 7.54147813
22200 370 0.002702703 7.507507508
22300 371.6666667 0.002690583 7.473841555
22400 373.3333333 0.002678571 7.44047619
22500 375 0.002666667 7.407407407
22600 376.6666667 0.002654867 7.374631268
22700 378.3333333 0.002643172 7.342143906
22800 380 0.002631579 7.30994152
22900 381.6666667 0.002620087 7.278020378
23000 383.3333333 0.002608696 7.246376812
23100 385 0.002597403 7.215007215
23200 386.6666667 0.002586207 7.183908046
23300 388.3333333 0.002575107 7.153075823
23400 390 0.002564103 7.122507123
23500 391.6666667 0.002553191 7.092198582
23600 393.3333333 0.002542373 7.062146893
23700 395 0.002531646 7.032348805
23800 396.6666667 0.002521008 7.00280112
23900 398.3333333 0.00251046 6.973500697
24000 400 0.0025 6.944444444
24100 401.6666667 0.002489627 6.915629322
24200 403.3333333 0.002479339 6.887052342
24300 405 0.002469136 6.858710562
24400 406.6666667 0.002459016 6.830601093
24500 408.3333333 0.00244898 6.802721088
24600 410 0.002439024 6.775067751
24700 411.6666667 0.00242915 6.747638327
24800 413.3333333 0.002419355 6.720430108
24900 415 0.002409639 6.693440428
25000 416.6666667 0.0024 6.666666667

Sekian postingan saya kali ini, jika da yang kurang faham silahkan bertanya di buku tamu atau kolom komentar yang sudah kami sediakan.Wassalamu’alaikum Wr.Wb
