Assalamu’alaikum warahmatullahi wabarakatuh sahabat terpelajar semua. Pada kesempatan kali ini kita akan melanjtkan pembahasan kita tentang sistem pendingin. Setelah kemarin kita sudah membahasa Fungsi dan Cara Kerja Sistem Pendingin Mesin (Radiator). Nah, biar lebih afdol maka kali ini kita akan membahas komponen sistem pendingin beserta fungsinya secara satu persatu. Baiklah langsung saja mari kita bahas

Coolant / Air Radiator / Cairan Pendingin

Coolant / Air Radiator | souce : liputan6.com

Air pendingin / coolant berfungsi sebagai media perpindahan panas yang akan membawa panas pada mesin ke radiator untuk dilepas ke udara bebas

Radiator, Tutup Radiator dan Tanki Reservoir

Radiator

Radiator berfungsi untuk melepaskan panas pada air pendingin ke udara bebas. oleh sebab itu pada radiator diberi sirip – sirip pendingin agar permukaan kontak antara radiator dengan udara dapat diperluas sehingga proses pendinginan dapat terjadi dengan maksimal

Tutup Radiator

Tutup radiator berfungsi untuk menjaga tekanan air dalam radiator berada 08 – 0.9 bar agar air tidak mudah mendidih, selain itu tutup radiator juga berfungsi sebagai katup yang memungkinkan air pendingin berpindah dari radiator ke reservoir saat mesin panas, dan berpindah dari reservoir ke radiator saat mesin dingin

Reservoir / Tanki Cadangan

Reservoir berfungsi untuk menampung luapan air pendingin dari radiator saat mesin panas, dan menjadi tanki cadangan untuk mengantisipasi air radiator berkurang saat terjadi kebocoran sistem pendingin

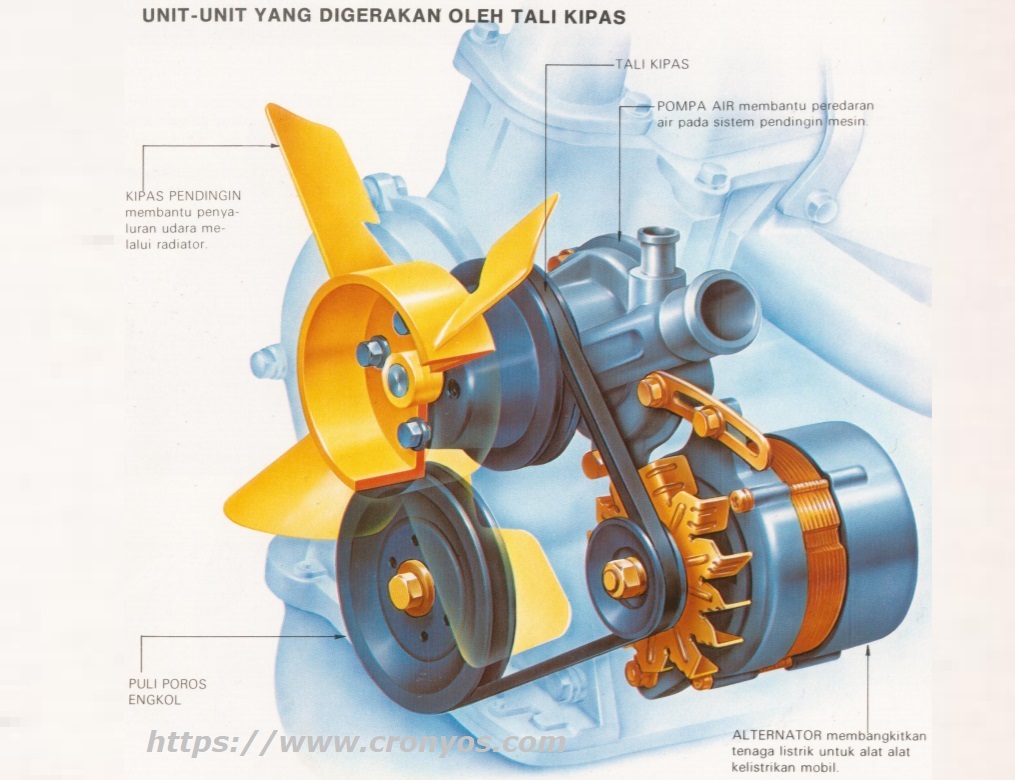

Kipas Pendingin, Tali Kipas dan Pompa Air
Kipas Pendingin, Tali Kipas dan Pompa Air

Kipas Radiator

Kipas radiator berfungsi untuk memaksimalkan aliran udara yang melewati sirip – sirip radiator agar proses pelepasan panas pada radiator dapat maksimal

Baca Juga  Mengenal Berbagai Jenis Bahan Bakar Alternatif

Pompa Air / Water Pump

Pompa air / water pump berfungsi untuk mengalirkan / mensirkulasikan cairan pendingin ke setiap komponen pada sistem pendingin

Tali Kipas / Motor Kipas

Pada mesin kendaraan model lama, kipas radiator dipasang pada pompa air, dimana pompa air tersebut ikut berputar bersama crankshaft dan alternator karena adanya tali kipas / fan beltNamun. untuk mesin kendaraan generasi saat ini atau yang mesinya tidak menghadap ke arah depan kendaraan, kipas digerakan oleh motor listrik sebagai pengganti tali kipas

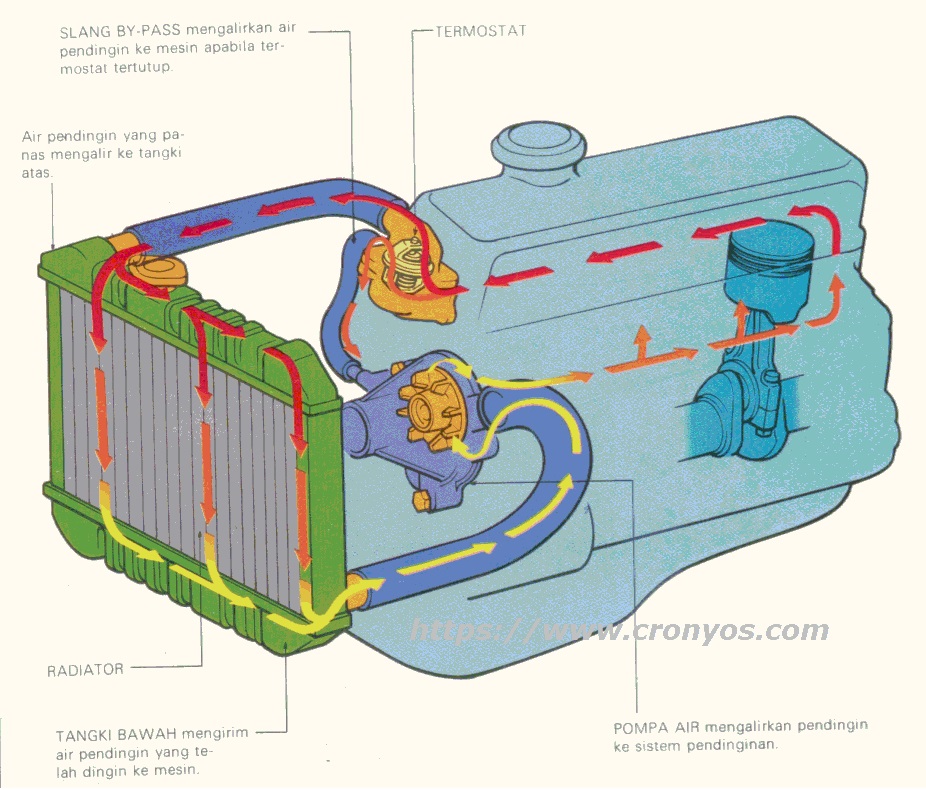

thermostat, selang radiator, selang bypass dan water jacket

Water Jacket

water jacket atau mantel air adalah saluran air yang berada pada blok silinder dan kepala silinder. berfungsi sebagai saluran tempat masuk dan keluarnya air ke dalam mesin untuk menyerap panas yang berlebih pada mesin

Thermostat

Thermostat berfungsi untuk menutup aliran air dari mesin yang ke radiator saat mesin masih dingin agar proses pencapaian suhu kerja mesin tidak memakan waktu yang terlalu lama, sehingga mesin dapat segera dioperasikan

Selang Radiator

selang radiator berfungsi untuk menghubungkan radiator dengan saluran air yang ada pada mesin

Selang bypass

Selang bypass berfungsi utuk mengalirkan air dari mesin ke waterpump saat thermostat menutup

Sensor suhu pendingin | source : teknisimobil.com

Sensor Cairan Pendingin

Sensor ini berfungsi mengukur suhu air pendingin, dimana hasil pembacaan sensor ini nantinya akan di tampilkan oleh water temperature gauge yang ada pada panel instrumen kendaraan

Instrumen suhu mesin | source : cnnindonesia.com

Engine Temperature Gauge

Engine temperature gauge atau juga biasa disebut amper suhu pendingin adalah instrumen yang berada pada panel instrumen kendaraan yang ada di dashboard kendaraan yang berfungsi  menunjukan suhu mesin kepada pengendara

Ok, itulah tadi beberapa komponen pada sistem pendingin berserta fungsinya, semoga dapat menambah wawasan kita dan semoga bermanfaat. jika ada yang perlu ditanyakan jangan sungkan untuk menanyakan di kolom komentar. terima kasih sudah membaca. Wassalamu’alaikum

sumber : toyota team 21
