Assalamu’alaikum Sobat Otomotif, Bagaimana Kabar Hari ini?? Baik Bukan?? Alhamdulillah, kali ini Cronyoz.Com akan membagikan materi tentang Sistim Pengapian Konvensional (Conventional Ignition System). Pada motor bensin, campuran udara dan bahan bakar yang dikompresikan didalam silinder harus dibakar untuk menghasilkan tenaga

Sistim pengapian berfungsi untuk membakar campuran udara dan bensin didalam ruang bakar pada akhir langkah kompresi.

Sistim pengapian yang digunakan adalah pengapian listrik, dimana untuk mengahsilkan percikan api digunakan tenaga listrik sebagai pemercik api

Baca Juga  Cara Mudah Membaca / Menggunakan Vernier Caliper / Jangka Sorong

Komponen Sistem Pengapian :

1. Baterai : Sumber Arus

2. Fuse / Sekring : Pengaman Rangkaian /Pembatas Arus pada rangkaian

3. Ignition Switch : Untuk memutuskan dan menghubungkan aliran listrik dari baterai ke koil

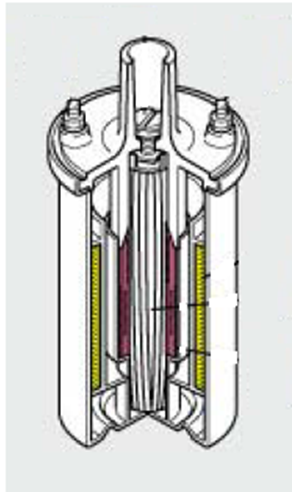

4. Igntion Coil : Untuk mempertinggi tegangan listrik dari 12 volt menjadi ( 20.000 – 30.000 Volt )

Agar dapat mempertinggi tegangan listrik, pada ignition coil terdapat 2 kumparan

Kumparan Primer .
– Menciptakan medan magnet
– Penampang kawatnya besar
– Jumlah gulungan sedikit ( +/- 400 gulungan )

Kumparan Sekunder.
– Merubah induksi menjadi tegangan tinggi
– Penampang kawat kecil
– Jumlah gulungan banyak ( +/- 30.000 gulungan )

Ignition Switch dengan Resistor

Fungsi Resistor :
1. Untuk mengurangi penurunan tegangan pada Secundary Coil pada saat putaran mesin tinggi
2. Untuk menstabilkan arus yang masuk ke kumparan primer

Jenis Resistor :
1.External resistor
2.Internal resistor

Cara Kerja :

Pada saat di starter, arus dari baterai lebih banyak mengalir ke motor starter, sehingga tegangan baterai akan drop dan mengurangi arus yang mengalir ke kumparan primer. Akibatnya tegangan tingi secondary coil rendah, bunga api pada busi lemah dan menjadikan mesin sulit hidup. Guna mencegah kejadian seperti itu, pada saat posisi start arus yang mengalir ke kumparan primer di by pass tanpa melewati resistan, sehingga arus yang mengalir ke kumparan primer mencukupi

5. Distributor

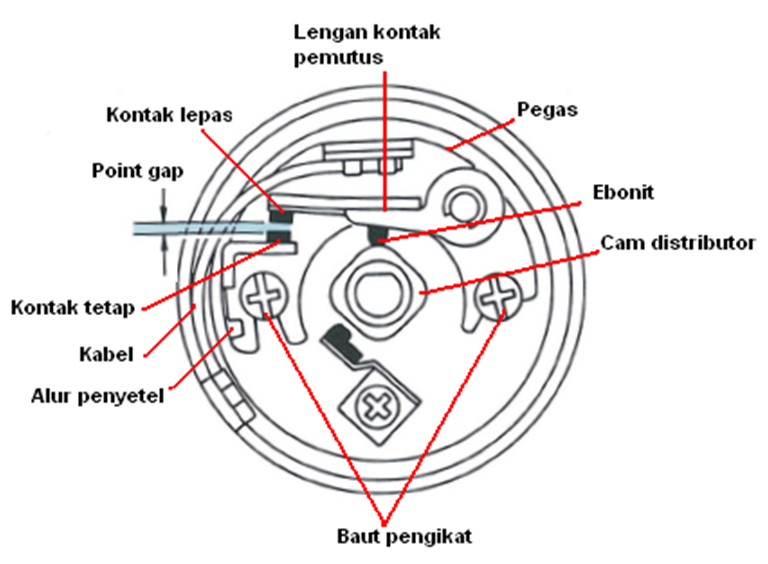

6. Braker Point

Fungsi :
Untuk memutuskan dan menghubungkan arus yang mengalir ke kumparan pimer, agar terjadi tegangan induksi pada kumparan sekunder.

Sudut pengapian :


Sudut putar cam distributor dan saat platina mulai membuka ( B ) sampai mulai membuka pada tonjolan berikutnya ( C )

Sudut dwell :


Sudut cam distributor pada saat platina mulai menutup ( A ) sampai platina mulai membuka ( C )

Pengaruh sudut dwell :

1. Sudut dwell besar
-Celah platina kecil
-Arus yang mengalir ke primer koil terlalu lama
-Kemagnetan jenuh
-Platina panas

2. Sudut dwell kecil
-Celah platina lebar
-Arus yang mengalir ke primer koil terlalu singkat
-Kemagnetan tidak tercapai maksimum
-Tegangan induksi kumparan sekunder kurang

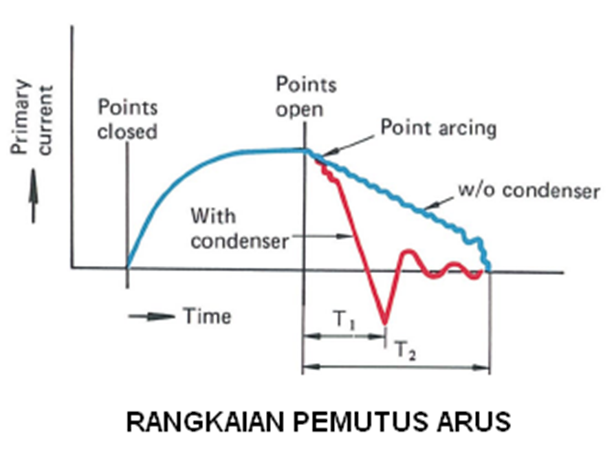

7. Kondensor

Fungsi Kondensor :
Mencegah terjadinya loncatan bunga api listrik pada platina, dengan cara menyerap arus induksi

Kapasitas Kondensor :
Kapasitas dari kondenser dapat di identifikasi dengan warna kabelnya
Hijau 0,18 Micro Farad
Kuning 0,22 Micro Farad
Biru 0,25 Micro Farad
Putih 0,27 Micro Farad

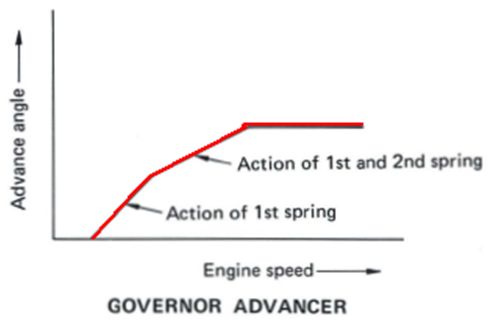

8.Governor Advancer

Fungsi :


Untuk memajukan saat pengapian berdasarkan putaran mesin

Cara Kerja :

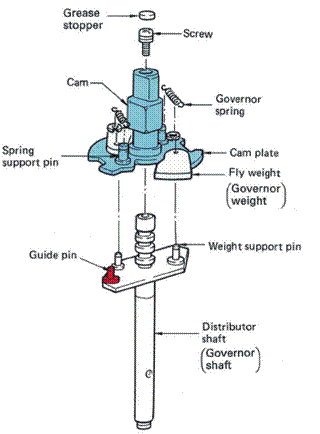

Pada saat mesin berputar pada putaran tinggi. Maka fly weight akan mengembang berdasarkan gaya centrifugal akibat dari kecepatan berputarnya as distributor. Pada saat fly weight mengembang akan mendorong cam plate untuk bergeser beberapa derajat mendahului as distributor. Akibatnya Camlobe akan terbawa bergeser dan menyebabkan timing pembukaan platina menjadi maju

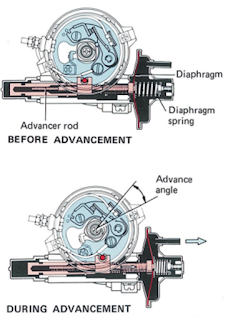

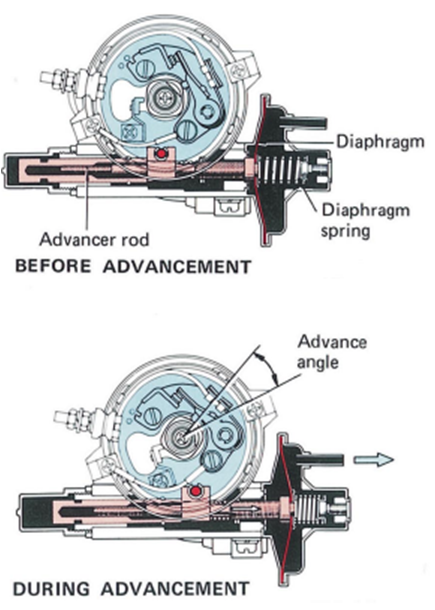

9. Vacum Advancer

Fungsi :
Untuk memajukan saat pengapian sesuai dengan besarnya beban mesin

Cara kerja vacuum advancer :
Pada saat beban rendah atau menengah, kecepatan pembakaran rendah karena campuran udara dan bahan bakar kurus. Akibatnya pembakaran campuran udara dan bahan bakar menjadi lambat.
Agar tekanan pembakaran maksimum didapat pada 10 derajat sebelum TMA maka timing pengapian harus dimajukan

Double Vacum Advancer
Fungsi :
Untuk menurunkan kadar HC dalam gas buang pada saat mesin dalam keadaan stasioner ( idling )

Catatan :
Pada saat kita memeriksa atau menyetel timing pengapian maka selang vacuum secondary ( sub ) harus kita lepaskan.
