Rangkaian Charger HP di Motor Sederhana

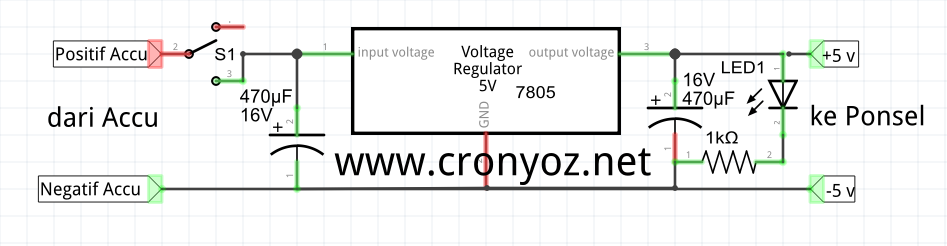

Assalamualikum Wr. Wb para pengunjung Cronyos.com, kali ini saya akan berbagi skema rangkaian Charger HP yang bisa dipasang di Motor sobat sekalian, rangkaian ini adalah rangkaian sederhana, paling tidak bisa mengatasi Battery Low pada saat saat kondisi darurat . :) berikut skemanya:

Baca Juga  Rangkaian Kontrol Lampu Penetas Telur otomatis berbasis Arduino

untuk IC ( Integrated Circuit ) yang digunakan adalah IC LM7805 sebagai regulatornya dan ada dua buah Kondensator sebagai filter. dan led sebagai indikator adanya tegangan yang keluar atau tidak.
berikut daftar komponenya :
1. IC LM7805 = 1 buah
2. Capasitor 16 volt 470uF = 2 buah
3. Resistor 1k 1/2 watt = 1 buah
4. Led kecil = 1 buah
5. port usb female = 1 buah
6. kabel secukupnya
7. timah solder / tenol secukupnya
sekian postingan saya kali ini, semoga bermanfaat, silahkan sampaikan Kritik, saran dan Pertanyaan anda di Kolom Komentar tau Buku Tamu yang sudah kami sediakan. Wassalamu’alaikum Wr. Wb
