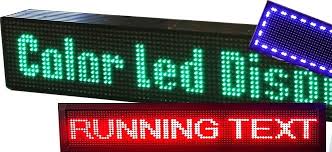

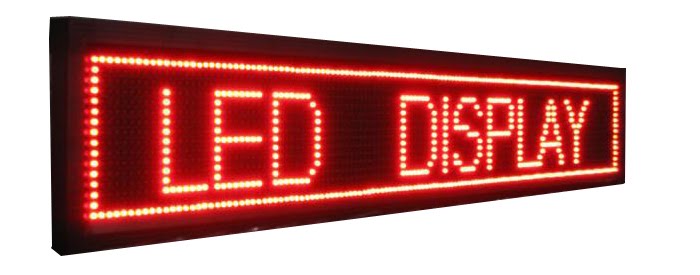

Running Text Sederhana Arduino – Assalamu’alaikum teman teman, pernah lihat lampu lampu kaya gini di pinggir jalan ndak?
tentunya pernah bukan? nah jika kalian adalah salah satu penggemar / sekedar baru belajar arduino maka pas banget jika kalian buka postingan saya ini. kali ini kita akan coba membuat running text sederhana menggunakan arduino. pada tutorial kali ini kita coba membuat yang mudah mudah dulu aja. nanti kalau temen temen sudah paham tentu bisa dikembangin sendiri menjadi yang lebih menarik, misalnya jam digital.
langsung saja pertama siapkan dulu bahan bahannya ya, siapkan komponen berikut ini :
- Arduino Uno
- Panel Led Matrix p10
- Kabel Jumper Male Female
Setelah itu buat rangkaian seperti wiring dibawah ini, gunakan sisi kabel jumper male di arduino dan yang female di sisi panel led matriknya.
Setelah selesai merakit wiringnya sekarang download library DMD2 untuk arduinoya pada link dibawah ini.
Extract file tersebut lalu pindahkan folder “DMD2-Master” ke “Document > Arduino > Library”. setelah itu buka software Arduino IDE, lalu copykan code berikut dan uploud ke arduinonya :
#include <SPI.h> #include <DMD2.h> #include <fonts/SystemFont5x7.h> #include <fonts/Arial14.h> const int WIDTH = 1; // jumlah panel led matrik yang digunakan const uint8_t *FONT = Arial14; //const uint8_t *FONT = SystemFont5x7; const char *MESSAGE = "Creative Technology Indonesia "; // text / tulisan yang ingin ditampilkan SoftDMD dmd(WIDTH,1); DMD_TextBox box(dmd); void setup() { Serial.begin(9600); dmd.setBrightness(255); dmd.selectFont(FONT); dmd.begin(); } void loop() { const char *next = MESSAGE; while(*next) { box.print(*next); delay(200); next++; } }
Nah, itulah tadi cara membuat runing text sederhana menggunakan arduino, jika masih ada yang bingung silahkan sampaikan di kolom komentar, terima kasih
exit status 1
‘SoftDMD’ does not name a type
ini kenapa ya gan?
exit status 1 'SoftDMD' does not name a type ini kenapa ya gan?
mungkin beda library gan.
Kalau cara ganti jenis font sama ukurannya gimana mas?
Kalau cara ganti jenis font sama ukurannya gimana mas?
kalau di contoh coding yang saya berikan font bisa diganti dengan menambahkan “//” sebelum bari code
const uint8_t *FONT = Arial14;
lalu menghilangkan “//” pada baris code
//const uint8_t *FONT = SystemFont5x7;
sehingga codenya menjadi
Kalo pake panel/modul p4.75 apakah bisa?
dimananya yg diganti?
mksh
terima kasih ilmunya mas,
mau naya, pada panel led sy tulisanya led yg mati, kalo diganti tulisan led yg nyala gimana mas, maturnuwun
terima kasih ilmunya mas, mau naya, pada panel led sy tulisanya led yg mati, kalo diganti tulisan led yg nyala gimana mas, maturnuwun
coba kasih ini di void setup mas
Kalau tulisan nya tidak gerak gimana? atau tetap
Kalau tulisan nya tidak gerak gimana? atau tetap
pakai drawstring gan
assalammu alaikum wr wb…salam kenal…dan terima kasih artikelnya…ijin download gan.sudah saya download tapi kalau saya extract munculnya. kalimat baris pertama: (1).zip: Cannot create folder DMD2-master access is denied…kalimat baris kedua: (1).zip:Cannot create DMD2-master\.gitgnore The System cannot find the path specified. itu gan yang muncul.kira-kira yang salah apanya ya gan….wassalammu alaikum wr wb.
