Water Level Sensor Arduino – Assalamu’alaikum sobat, Kembali lagi dengan blog kesayangan kita, apalagi kalau bukan cronyos.com. hehe. Kali ini kita akan belajar bagaimana cara menggunakan sebuah sensor untuk mengukur ketinggian air menggunakan arduino. untuk aplikasinya sendiri kita dapat menggunakan rangkaian ini untuk beberapa penggunaan, misal untuk mengukur tinggi air minum ternak atau yang lainnya. wujut / penampakan dari sensornya sendiri adalah sebagai berikut :

Source : Doc. Pribadi

Kerja dari sensor tersebut adalah membaca resistasi yang dihasilkan oleh air yang mengenai lempengan yang bergiris garis pada sensor tersebut, semakin banyak air yang mengenai permukaan bergaris garis tersebut maka hambatannya semakin kecil dan ketika tidak ada air yang mengenai lempengan sensor tersebut maka hambatanya sangat besar atau bisa dikatakan tidak terhingga.

oleh karena itu dalam pembacaan ketinggian air nanti kita akan menggunakan funsgi pembacaan analog yang ada pada arduino. langsung saja, mari kita buat rangkaiannya

Pertama, kalian harus menyiapkan komponen – komponenya, berikut komponen yang diperlukan:

  1. Arduino Borad ( Link Tokopedia )
  2. Water Level Sensor ( Link Tokopedia )

Setelah semua komponen siap, buat rangkaian seperti gambar berikut ini.

Hasil gambar untuk water level sensor project arduino
source : microcontrollerslab.com

Setelah rangkaian selesai dibuat selanjutnya buat program di Arduino IDE seperti berikut ini:

/*
 * Project : Pengukuran ketinggian air menggunakan water level sensor
 * Dibuat Oleh : Giri Wahyu Pambudi
 * Tanggal : 17/12/2017
 * Credit : https://www.cronyos.com
 * Revisi terakhir : 17/12/2017
 *

Wiring :
 Sensor ========> Arduino
 + / VCC    =>     5V
 - / Gnd    =>     Gnd
 S / Signal =>     A0

 */

#define pinSensor A0  // mendefinisikan pin A0 sebagai pin yang berhubungan dengan sensor
int sensorValue = 0; // variable untuk menampung nilai baca dari sensor dalam bentuk integer
float tinggiAir = 0; // variabel untuk menampung ketinggian air
float sensorVoltage = 0; // untuk menampung nilai ketinggian air


int nilaiMax = 1023; // nilai "sensorValue" saat sensor terendam penuh kedalam air, bisa dirubah sesuai sensor dan jenis air yang anda pakai
float panjangSensor = 4.0 ; // 4.0 cm, bisa dirubah, menyesuikan dengan panjang sensor yang kalian gunakan

//        ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^
//        |||||||||| Variabel di Atas Bisa Dirubah ||||||||||



void setup() {
  Serial.begin(9600); // mengatur boudrate komunikasi serial antara arduino dengan PC
  Serial.println("Pembacaan Ketinggian Air");
  delay(500);
}

void loop() {
  sensorValue = analogRead(pinSensor); // membaca tengan dari sensor dalam bentuk integer
  tinggiAir = sensorValue*panjangSensor/nilaiMax;
  sensorVoltage = sensorValue*5.0/1023;

  // print data ke serial monitor
  Serial.print("Sensor Value = ");
  Serial.println(sensorValue);
  Serial.print("Sensor Voltage = ");
  Serial.println(sensorVoltage);
  Serial.print("Tinggi Air = ");
  Serial.println(tinggiAir);
  Serial.println();
  delay(1000);
}

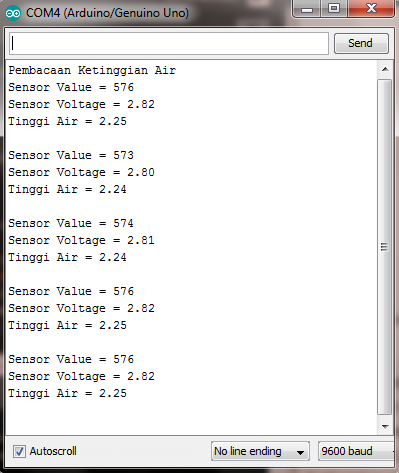

Lalu buka serial monitor pada Arduino IDE kalian, maka kalian akan melihat nilai analog pembacaan sensor  dan juga ketinggian air yang terdeteksi oleh sensor.

Baca Juga  Komunikasi Dua Arduino menggunakan Komunikasi Serial I2C
source : doc. pribadi

Pada tutorial kali ini program dan sensor yang kita pakai masih sangat sederhana, sekedar bisa mengetahui ketinggian air saja. selain itu kekurangan dari sensor ini yang ketinggian air yang dapat dibaca ssangat terbatas, yaitu sekitar 7 cm. tentu tidak bisa kita aplikasikan untuk mengukur ketinggian air sungai, air kolam penampungan, dll. jika teman teman banyak yang menginginkan hal demikian silahkan sampaikan dikolom komentar, insyaAllah nanti bisa saya buatkan menggunakan sensor jarak ultrasonic HC-SR04 untuk mengukur ketinggian airnya.
