Balajar Arduino : Efek Cahaya LED Memudar dengan PWM

Balajar Arduino : Efek Cahaya LED Memudar dengan PWM
4.6 (92%) 3 votes

pada contoh kali menunjukkan penggunaan fungsi analogWrite() untuk membuat efek cahaya LED memudar. AnalogWrite() menggunakan pulse widht modulation (PWM), mengubah pin digital dan mematikan dan menghidupkan dengan sangat cepat dan dengan rasio yang berbeda antara on dan off

Hardware yang Diperlukan :

  1. Arduino UNO
  2. LED
  3. 220 ohm resistor
  4. Kabel Jumper
  5. Project Board

Baca Juga  Belajar LabView : Pembuatan Tampilan Grafik dengan LabVIEW

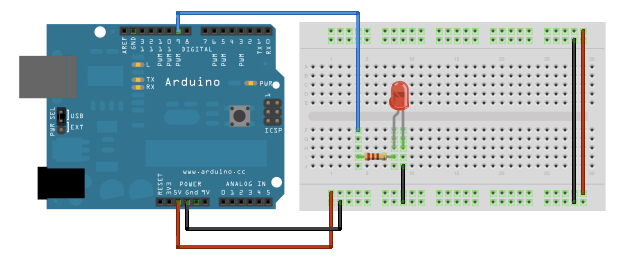

Hubungkan anoda LED dengan pin digital 9 dengan memakai resistor 220 ohm dan katoda LED ke negatif
int led = 9;
Setelah menyatakan pin 9 menjadi “led” pin, lalu buat statement bahwa “led” pin adalah Pin Output
pinMode(led, OUTPUT);
Fungsi analogWrite () adalah untuk menuliskan data analog untuk pin 9 dengan nilai yang terus berukurang dari 1023 sampai 0 (ingat int adalah batasan angka dari 0-1023) dengan statement
brightness--;
brightness–; dapat mengubah nilai PWM dengan sangat cepat, sehingga delay pada akhir sketch mengontrol kecepatan memudar. Cobalah mengubah nilai delay dan melihat bagaimana perubahan yang terjadi
/* Simple Project by : Giri Wahyu Pambudi
www.cronyos.com
Efek Cahaya LED Memudar dengan PWM
*/
int led = 9; // mendeklarsikan bahwa "led" adalah pin 9
void setup() {
// mendeklarasikan pin 9 sebagai Output
pinMode(led, OUTPUT);
}
int brightness = 0;
void loop() {
brightness--;
analogWrite(led, brightness);
delay(10);
}

Bila ada Saran atau Pertanyaan Silahkan Sampaikan di Kolom Komentar atau Buku Tamu yang sudah kami sediakan, terima kasih, Wassalamu’alaikum
