Rangkaian Perekam Suara Sederhana ISD1820

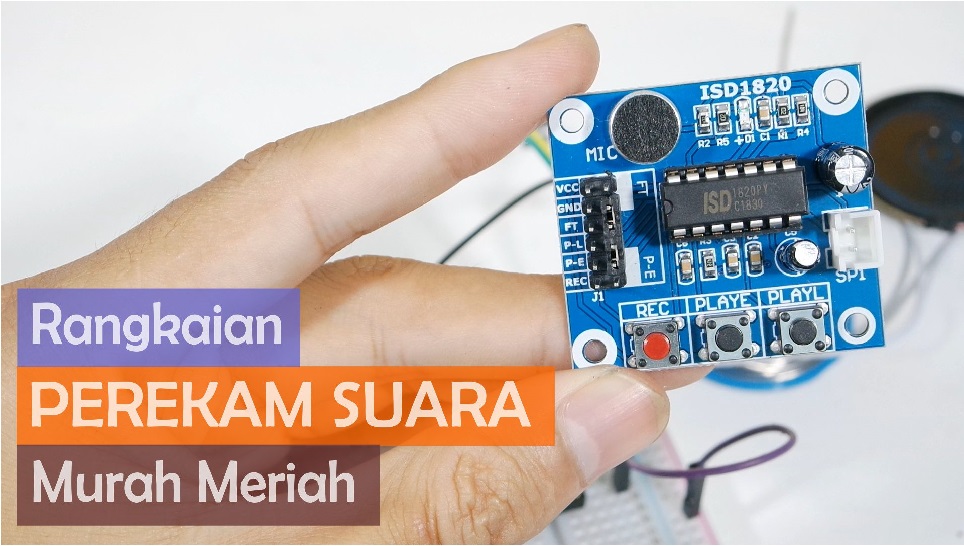

Assalamu’alaikum sahabat cronyos.com, kali ini aku mau ngebahas salah satu rangkaian yg cukup sederhana namun menurutku lumayan kerenn, apa itu?? yaps, sesuai judul, rangkaian yang mau kita bahan kali ini adalah rangkaian perekam suara yang suangatt sederhana, berikut penampakannya

Selain sederhana, rangkaian perekam suara diatas terbilang sangat murah, dipasaran harganya cuma sekitar 20 – 20ribu, jika kalian mau membeli, kalian bisa beli di link berikut ini (link pembelian tokopedia)

rangkaian ini di memakai IC ISD1820 sebagai otaknya yang mampu merekam suara sampai 20detik, cukuplah buat rekam suara tahu bulat atau susu murni nasional  :thumbup

untuk cara pakainya juga sangat mudah, kita tinggal memberikan power supply sebesar 5volt saja (bisa pakai charger HP). lewat modul ini kita tidak hanya bisa merekam suara loh, tapi juga bisa memainkan hasil rekaman kita langsung ke speaker yang bisa langsung dihubungkan ke modul / rangkaian ini

di modul ini ada 3 buah push button, yaitu rec, playe dan playl. sesuai jumlah tombolnya, pada module ini ada 3 mode yang dijabarkan sebagai berikut

Mode Rekam

untuk mengaktifkan mode rekam, kita tinggal menekan pushbutton berwarna merah ( tekan terus menerus ) lalu ucapkan suara yg ingin kita rekam, setelah kita selesai baru kita lepas tombol recnya

Mode Putar / play (PLAYE)

Mode PLAYE ini bisa kita fungsikan dengan menekan pushbutton PLAYE, kita cukup menekan 1 kali lalu lepas (tidak perlu ditahan) maka hasil rekaman kita akan diputar 1 kali sampai selesai

Mode Putar / play (PLAYL)

Mode PLAYL ini bisa kita fungsikan dengan menekan pushbutton PLAYL, hampir sama dengan mode PLAYE, mode ini sama – sama untuk memutar suara yang sudah kita rekam, cuma bendanya, jika kita menekan pushbutton ini maka suara akan diputar dan jika kita lepas maka pemutaran suara akan berhenti

selain bisa dioperasikan menggunakan pushbutton yg disediakan di modul ini, kita juga bisa mengoperasikan mode – mode yang ada menggunakan pin jumper yang juga sudah disediakan, pin jumper yang dimaksut adalah seperti gambar dibawah ini

Kita tinggal menghubungkan salah satu pin yang ada dengan sumber teganga 5v, misal mau mengaktifkan mode putar PLAYE maka kita tinggal menghubungkan pin PLAYE dengan 5v

Untuk lebih jelasnya mungkin bisa dilihat di video dibawah ini
